Η NASA ολοκλήρωσε ένα σύνολο κατευθυντήριων οδηγιών για τα σύνθετα δοχεία πίεσης που χρησιμοποιούνται σε διαστημικά οχήματα και συστήματα υποστήριξης ζωής. Οι οδηγίες αυτές αφορούν την ανοχή σε βλάβες — δηλαδή την ικανότητα ενός δοχείου να λειτουργεί με ασφάλεια ακόμα και αν υπάρχουν ήδη ρωγμές στο υλικό του. Στόχος είναι να μειωθεί ο κίνδυνος καταστροφικής αστοχίας σε αποστολές με ανθρώπινο πλήρωμα και ρομποτικές αποστολές.
Τα composite overwrapped pressure vessels — γνωστά ως COPV — είναι από τα πιο κρίσιμα εξαρτήματα ενός διαστημικού οχήματος. Αποθηκεύουν υγρά υπό εξαιρετικά υψηλή πίεση, τόσο για την πρόωση όσο και για τα συστήματα υποστήριξης ζωής. Η αστοχία τους δεν είναι απλώς τεχνικό πρόβλημα — μπορεί να σημαίνει απώλεια αποστολής ή ανθρώπινες ζωές. Γι’ αυτό ακριβώς η NASA επένδυσε χρόνια στην κατανόηση του τρόπου με τον οποίο αυτά τα συστήματα αποτυγχάνουν.
Το National Engineering and Safety Center (NESC) της NASA ολοκλήρωσε φέτος ένα σύνολο οδηγιών που απευθύνονται σε μηχανικούς και εργολάβους υποστήριξης, με στόχο την ανάπτυξη και αξιολόγηση δεδομένων ανοχής σε βλάβες για τα COPV. Οι οδηγίες βασίζονται στη συσσωρευμένη εμπειρία του NESC από αξιολογήσεις εφαρμογών σε ολόκληρο τον οργανισμό, και εναρμονίζονται με τα υπάρχοντα πρότυπα — το AIAA S-081 για δοχεία πίεσης σε επανδρωμένες και ρομποτικές αποστολές, καθώς και το NASA-STD-5019 για τον έλεγχο θραύσης σε διαστημικό υλικό.
Η έννοια της ανοχής σε βλάβες αντικατέστησε την παλαιότερη προσέγγιση του “safe-life”: αντί να υποθέτουμε ότι ένα εξάρτημα ξεκινά χωρίς ελαττώματα, η νέα φιλοσοφία παραδέχεται ότι ρωγμές μπορεί να υπάρχουν ήδη πριν τεθεί σε λειτουργία. Το ζητούμενο είναι να αποδειχθεί ότι αυτές οι ρωγμές — στις χειρότερες δυνατές θέσεις και προσανατολισμούς — δεν θα φτάσουν σε σημείο αστοχίας κατά τη διάρκεια της ζωής του εξαρτήματος. Εφαρμόζεται συντελεστής ασφαλείας 4x: οι ρωγμές δεν πρέπει να οδηγήσουν σε διαρροή ή ανεξέλεγκτη ανάπτυξη εντός τετραπλάσιου του αναμενόμενου κύκλου ζωής.

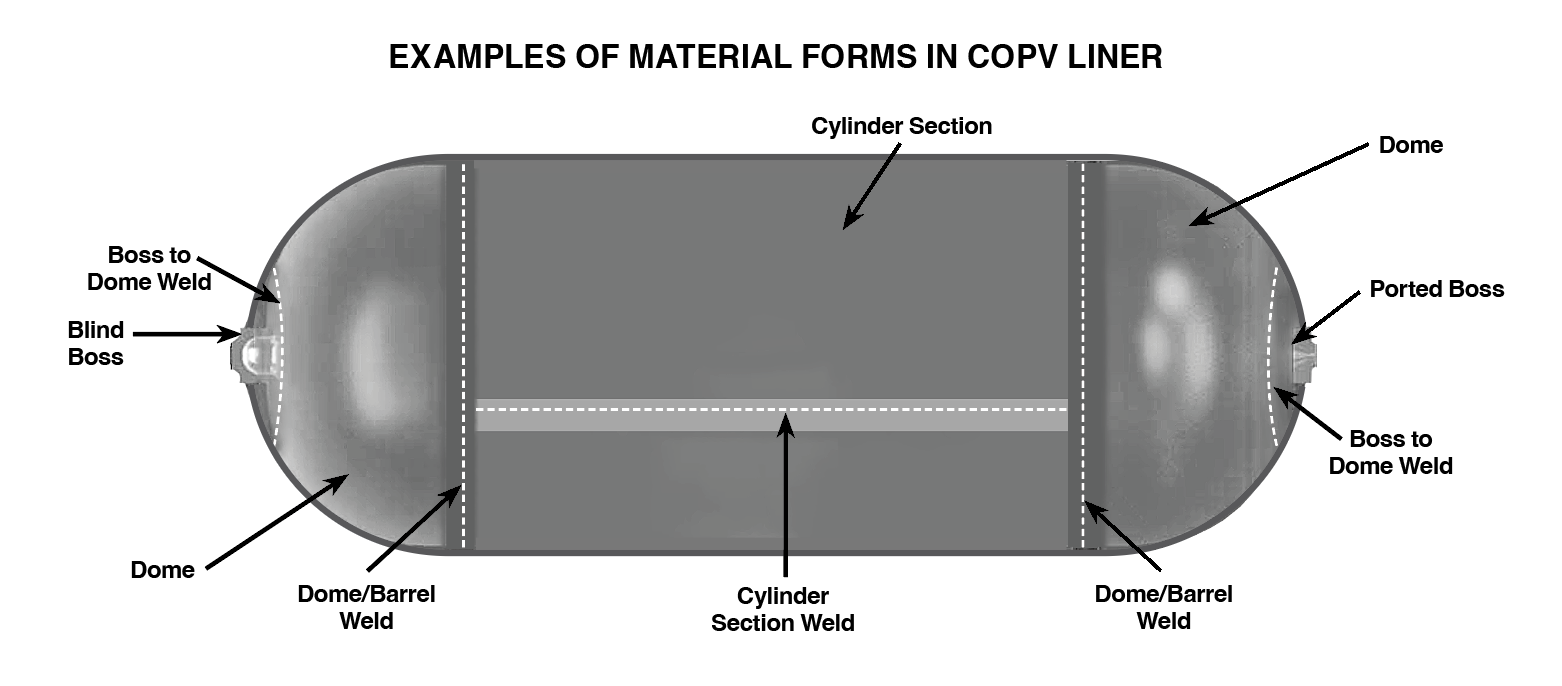

Ένα από τα βασικά στοιχεία των οδηγιών είναι η μεθοδολογία για τον εντοπισμό των κρίσιμων σημείων αξιολόγησης σε κάθε δοχείο. Λαμβάνονται υπόψη παράγοντες όπως η τάση και η παραμόρφωση του υλικού, οι μηχανικές ιδιότητές του, το πάχος του τοιχώματος και το αρχικό μέγεθος τυχόν ρωγμής.
